雙頭數控車床STC100產品加工視頻
雙頭數控車床(DOUBLE-FACING CNC LATHE)又稱數控雙頭車床、雙頭車床,是由床身、進口液壓雙向主軸夾頭座、雙滑板工作臺和雙通道數控系統等組成。
對于兩端同軸度要求較高的較長棒料或管類零件，用普通車床或數控車床來加工難以保證其質量。為此，我廠專門開發了雙頭數控車床。其加工最大直徑可達150mm，最大加工長度可依件長度要求來設計。

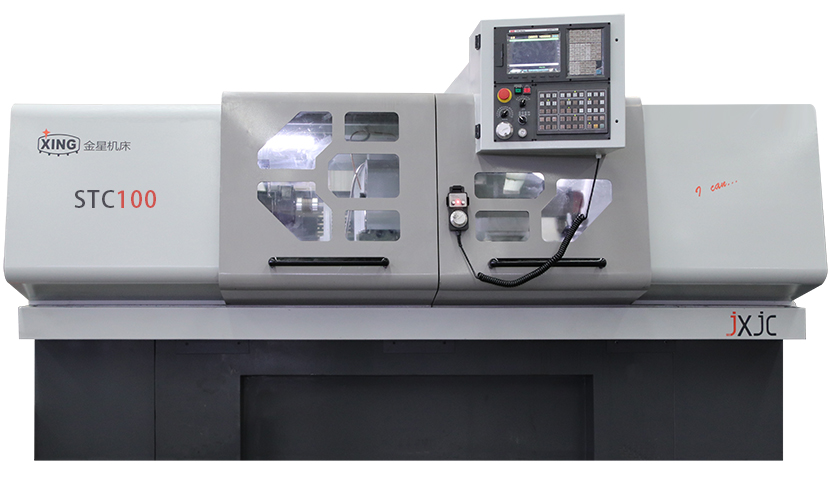

STC100數控雙頭車床除具有通用數控車床的切削功能完成圓柱、圓錐、階梯軸、端面、鏜孔、切槽、螺紋、圓弧面等形狀的高效、自動、精密加工，還具有雙面車削的功能，工件從中間裝夾，加工時兩端同時進行。主要用于加工軸類零件，同軸度好。
STC100雙頭數控車床屬于雙主軸、雙刀架形式，可同時對兩個相同零件或兩個不同零件進行復合加工；還可以對零件需兩亮度面銑削加工（即一主軸進行正常車削，另一主軸當背軸使用）；同時還配備雙刀架，雙動力頭以及鉆夾座、車刀座可裝多把刀具，而且可將刀具進行不同方向調整，從而對兩件側面銑削、車削、鉆削、攻牙，斷面銑削、鉆削、攻牙、磨削等工序。
STC100數控雙頭車床除具有通用數控車床的切削功能完成圓柱、圓錐、階梯軸、端面、鏜孔、切槽、螺紋、圓弧面等形狀的高效、自動、精密加工，還具有雙面車削的功能，工件從中間裝夾，加工時兩端同時進行。主要用于加工軸類零件，同軸度好。
STC100雙頭數控車床屬于雙主軸、雙刀架形式，可同時對兩個相同零件或兩個不同零件進行復合加工；還可以對零件需兩亮度面銑削加工（即一主軸進行正常車削，另一主軸當背軸使用）；同時還配備雙刀架，雙動力頭以及鉆夾座、車刀座可裝多把刀具，而且可將刀具進行不同方向調整，從而對兩件側面銑削、車削、鉆削、攻牙，斷面銑削、鉆削、攻牙、磨削等工序。

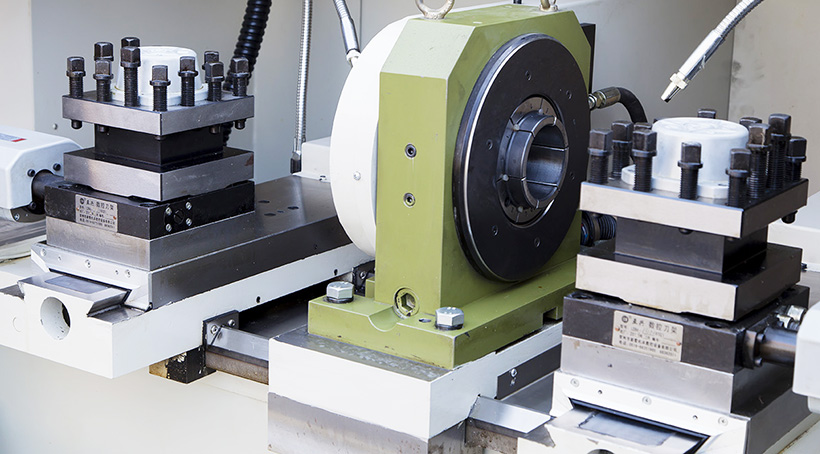

（圖為單筒夾結構）

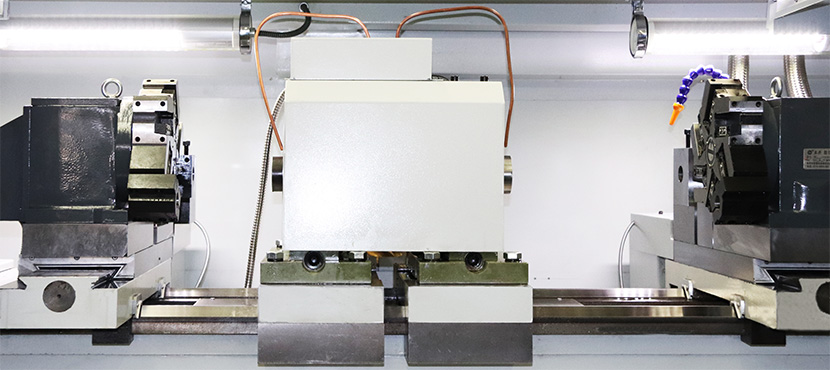

（圖為雙液壓筒夾結構，加長工作臺可安裝動力頭）
雙頭數控車床具有以下特點：
系統配置為雙通道，進給軸四軸四聯動，左右通道同時加工，X、Z軸均為硬軌（適合較大重量工件加工）。
1、工件夾持中間部分，加工時兩端同時進行。
2、擁有兩套滑板、工作臺，且分別控制。
3、整體鑄鐵底座，鐵屑及冷卻液獨立箱體收集，便于清理。
4、主軸采用無級調速，具有恒線速度加工功能，以適應不同直徑加工面的要求。
5、數控系統采用國內領先的雙通道、全功能總線數控系統，操作方便、性能穩定可靠。
6、床身導軌經感應淬火和精密磨削，縱、橫向滑動導軌采用F4復合材料，具有良好的抗震性和耐磨性。
7、機床剛性好，電機功率大，可適應大切削量要求。
同軸度：同軸度就是定位公差，理論正確位置即為基準軸線。由于被測軸線對基準軸線的不同點可能在空間各個方向上出現，故其公差帶為一以基準軸線為軸線的圓柱體，公差值為該圓柱體的直徑，在公差值前總加注符號“φ”。
