隨著科學技術的飛速發展,數控技術的應用也得以不斷延伸,相對的對于數控機床操作者的要求也在日益提高,而立式加工中心加工螺紋在數控技能競賽中已經 較為常見,并成為許多手工編程者的一大難題。以近年來數控技能大賽中常見的大直徑螺紋在立式加工中心上銑削加工為例,立式加工中心螺紋加工的技術特點與方法。

立式加工中心

有人說，隨著立式加工中心的大范圍使用，正改變著整個裝備制造業的加工模式，我們知道，一個加工工件在傳統的加工模式中，可能涉及到銑床和鉆床等。如 加工內容多、工序復雜的工件還要涉及到鏜床、車床、攻絲機等多種設備。必須要每道工序每道工序的進行，這中間除了加工等待時間較長以外，工件在每道工序進 行前都要經過一次裝夾過程，從微觀上來講，每次裝夾都會造成工件的變形，對最終的工件加工精度或多或少的都會產生一定的影響。現在再立式加工中心上完全避 免了這種加工缺陷，它只需經過一次裝夾即可完成包括銑、鉆、鏜、攻、鉸在內的全部工序的加工。

立式加工中心螺紋銑削的形式

特別是大螺紋的加工，傳統螺紋的加工方法主要是采用車削或者板牙套扣，對于小直徑的螺紋采用這種方式尚可，在M40以上的螺紋，采用螺紋銑是必然的選擇。鑒于立式加工中心的加工精度和加工效率，在其上進行大批量的螺紋生產是最佳的選擇。

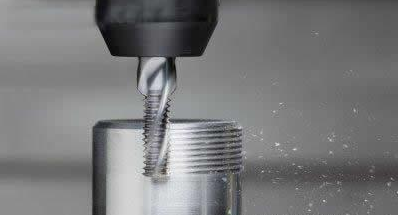

立式加工中心螺紋銑削加工現場圖

立式加工中心螺紋銑削可以獲得很好的表面光潔度和螺紋精度！很高的切削速度，較小的切削力使切削面很光滑；細碎的切屑能被冷卻液輕松沖出工件不會劃傷 已加工面。對于螺紋精度有較高要求的工件，由于螺紋銑刀是靠立式加工中心的螺旋插補來保證精度的，所以只需要調整一下程序就能輕松獲得所需高精度螺紋

一、立式加工中心螺紋加工的技術特點

我們知道，立式加工中心具有自動化加工程度高的技術特點，在機床上進行螺紋銑削具有一下特點：

立式加工中心螺紋銑刀

1、 螺紋銑刀的耐用度要比板牙或者絲錐好的多，采用傳統的加工形式加工大螺紋加工難度大且精度難于保證，立式加工中心是由CNC數控系統控制的，通過簡單的程序的編制就可以十分容易的實現加工，并且加工精度很高。

2、 在立式加工中心上加工螺紋時不受螺紋結構及螺紋方向的限制，一把螺紋銑刀可以加工不同旋向和結構的內外螺紋。

3、 對于傳統的加工模式，絲錐或者板牙很難保證工件的螺紋起始角完全相同，立式加工中心只需在編制加工程序時選擇同一進刀點進刀，這樣就很容易實現不同工件都具有相同的起始角，這就是說立式加工中心具有較強的加工互換性。

二、立式加工中心螺紋加工的方法

立式加工中心內外螺紋加工的方法圖示

1、 立式加工中心螺紋加工首件工件時，首先通過刀偏，一直到螺紋塞規檢查其合格，將相關的加工參數固定，這樣就可以做到以后的每件工件加工尺寸都和首件相同，這就可以確保每件工件的加工精度都達標，并且都具有互換性。

2、 單齒加工從加工工藝上來說要比多齒更加科學，但是不如多次螺紋加工的效率高，怎樣選擇，要根據實際加工的情況定。

3、 立式加工中心螺紋銑削時，如同一批螺紋加工，左旋和右旋螺紋的加工尺寸相同，只是旋向不同時，只需在CNC數控系統加工程序中將G03改為G02、G41改為G42即可，其余加工程式相同。
