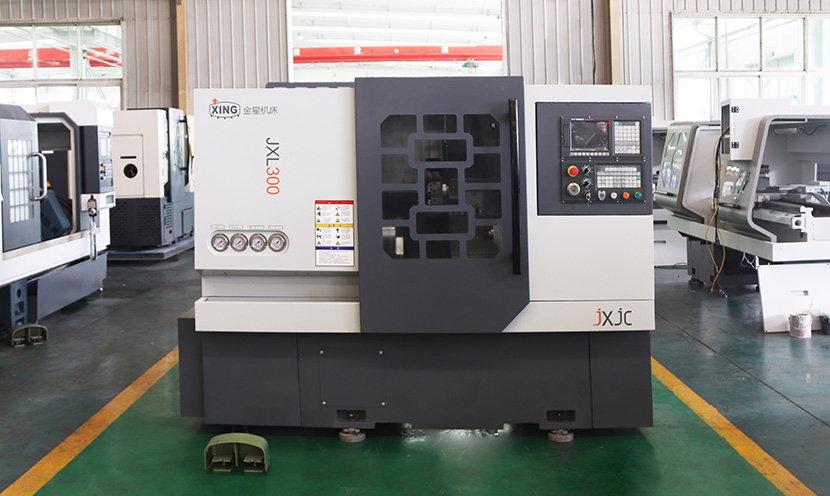

斜床身數控車床JXL300所有結合面均經手工刮研，床頭箱采用HEXAGON三坐標測量儀檢測，整機采用激光干涉儀進行檢測，有效的保證Z軸、X軸的定位精度，反向間隙及機床的穩定性，重復定位精度可達到5微米以內。 所有鑄件采用樹脂砂材料，鑄件尺寸精度高，剛性強，表面質量好，鑄件均經過自經過人工時效與振動時效處理，來降低和均化各工件殘余應力，防止工件變形，提高機床的耐磨性、穩定性、抗振性，使機床長期穩定地連續高速加工。
JXL300斜床身數控車床優勢
1、機電一體化設計，布局合理，結構緊湊，功能齊全2、全防護設計，操作維修方便；落地式水箱，清理維護方便，防漏性能好；
3、整體式床身，45度傾斜導軌，高剛性結構，排屑性能好；增加排屑器后,可實現自動排屑。配備高揚程、大流量水泵，實現強力冷卻；
4、兩軸均采用直線導軌，無間隙傳動，剛性好，精度高；
5、主軸為高剛性高速結構，采用伺服電機驅動，可實現無級變速以及恒線速切削和高速切削。
6、液壓尾座采用自動尾座體，方便使用。
JXL300斜床身數控車床技術參數
| 項 目 | 單位 | 主要規格參數 | ||
|
加工 范圍 | 床身上最大回轉直徑 | mm | 500 | |
| 工作臺上最大回轉直徑 | mm | 300 | ||
| 縱向Z | mm | 400 | ||
| 橫向X | mm | 排刀架350 | 液壓刀塔250 | |
| X軸快速移動速度 | m/min | 24 | ||
| Z軸快速移動速度 | m/min | 24 | ||
|
極限 行程 | X軸 | mm | 350 | |
| Z軸 | mm | 500 | ||
| 主軸 | 主軸轉速范圍 | r/min | 50-4000 | |
| 主軸頭形式 | A2-5 | |||
| 主軸孔錐度 | MT | 6 | ||
| 主軸通孔直徑 | mm | 52/55 | ||
| 液壓卡盤規格（中空） | in | 6(英寸) | ||
| 液壓卡盤通孔直徑 | mm | 42 | ||
| 主軸伺服電機額定功率 | Kw | 3.7 | ||
|
液壓 尾座 | 尾座套筒直徑 | mm | 70 | |
| 尾座套筒行程 | mm | 80 | ||
| 尾座套筒錐度 | MT | 3 | ||
|
液壓 刀塔 | 刀具數量 | 把 | 8 | |
| 換刀方式 | 最短路徑 就近換刀 | |||
| 標準刀方尺寸 | mm | 20×20 | ||
| 最大鏜刀桿直徑 | mm | 25 | ||
| 其他 | 機床總功率 | Kw | 10 | |
| 機床外形尺寸 | mm | 2200×1400×1655 | ||
| 毛重/凈重 | Kg |
2600/2200 | ||
